簡介：金屬鎧裝移開式高壓開關柜 | |

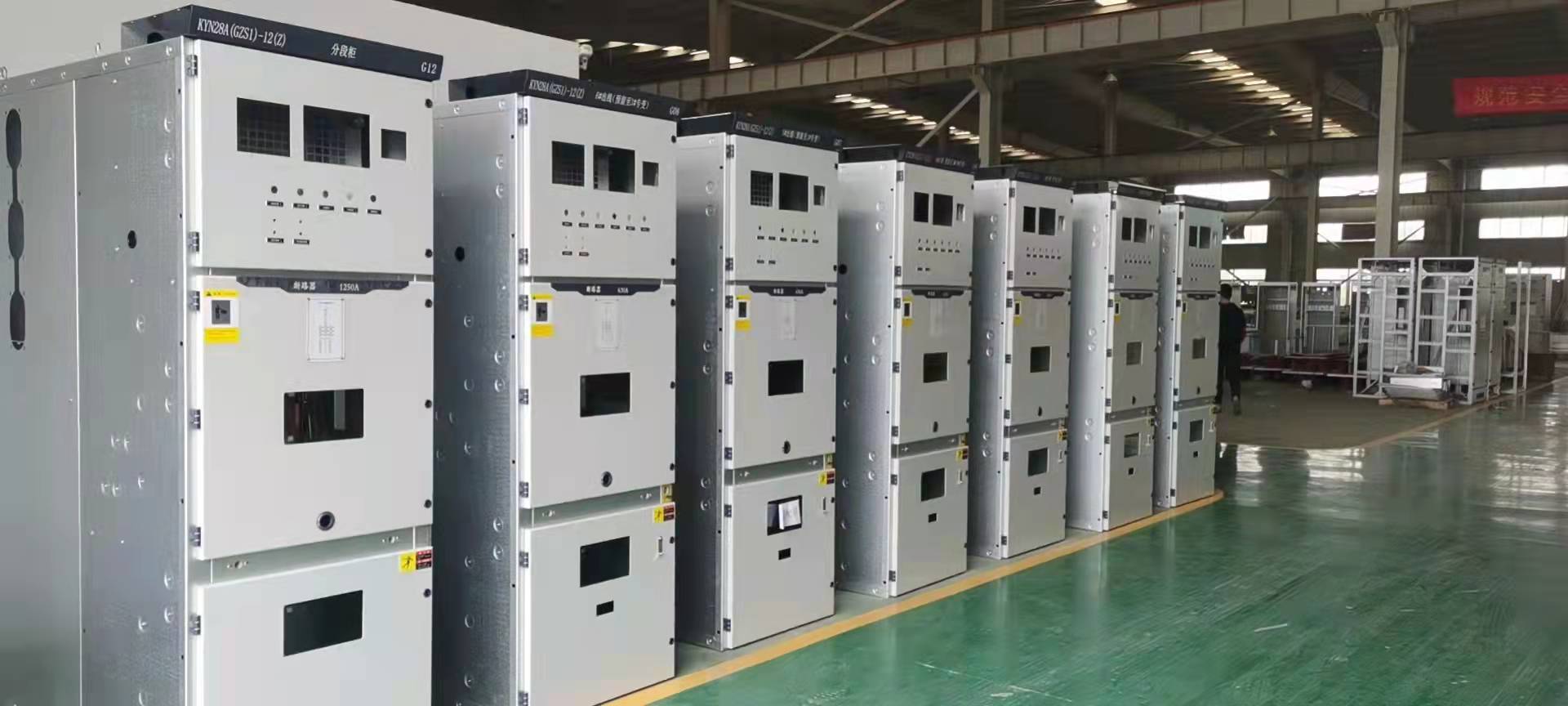

| 產品說明:KYN28A-12金屬鎧裝移開式高壓開關柜一、產品用途 KYN28A-12型金屬鎧裝移開式高壓開關柜(以下簡稱中置柜)系三相交流50Hz單母線系統的戶內成套裝置，作為接受和分配10kv及以下的網絡電能之用。本型號開關柜具有防止誤操作斷路器、防止帶負荷推拉隔離開關、防止帶點掛接地線、防止帶接地線送電和防止誤入帶電間隔的“五防”功能。 本裝置符合標準GB390691《3～35kv交流金屬封閉開關設備》。二、產品特點 本系列中置柜是由柜體和可抽出部分(手車)兩大部分組成．并附有檢修小車，供斷路器抽出時使用。中置柜為全組裝式結構，手車具有體積小、移動輕便的特點，并且整機具有嚴格可靠的聯鎖機構，確保使用的安全可靠。 中置柜的外殼我公司講采用優質敷鋁鋅鋼板彎折之后進行螺栓組裝，因此裝配好的中置柜能保持尺寸的統一性。中置柜被金屬隔板分隔成斷路器室、母線室、電纜室、繼電器儀表室．每個功能單位均獨立；IP4X的外殼及隔室防護等級，在設計上充分考慮到開關柜內的鼓掌引起電弧事故，根椐GB3906和lEC298標準規定進行了嚴格試驗，能有效的保證人身安全．最大限度的限制了內部故障電弧事故引起的火燒聯營事故。 中置柜小車根據用途可分為斷路器小車、電壓互感器小車、計量小車、隔離小車等。各類小車高度和深度尺寸統一；相同的小車可互換，小車在中置柜內有斷開、試驗位置和工作位置。當小車需移開柜體進行檢查、維護時，利用專用轉運小車就可方便地取出。整個小車體積小，檢查維護都很萬便，小車上設有接地裝置，與柜體可靠的接地連接，使小車移入移出變得輕松自如，開關柜上各種功能的控制操作均在門外操作。三、使用環境周圍空氣溫度不高于+45℃，不低于25℃。大氣條件：日平均值不大于95％，月平均值不大于90％。海拔高度不超過2000米。裝置安裝在無火災、爆炸危險、劇烈震動和沖擊，以及不足以使電器元件受到不應有腐蝕的場所。地震烈度不超過8級。 | |
